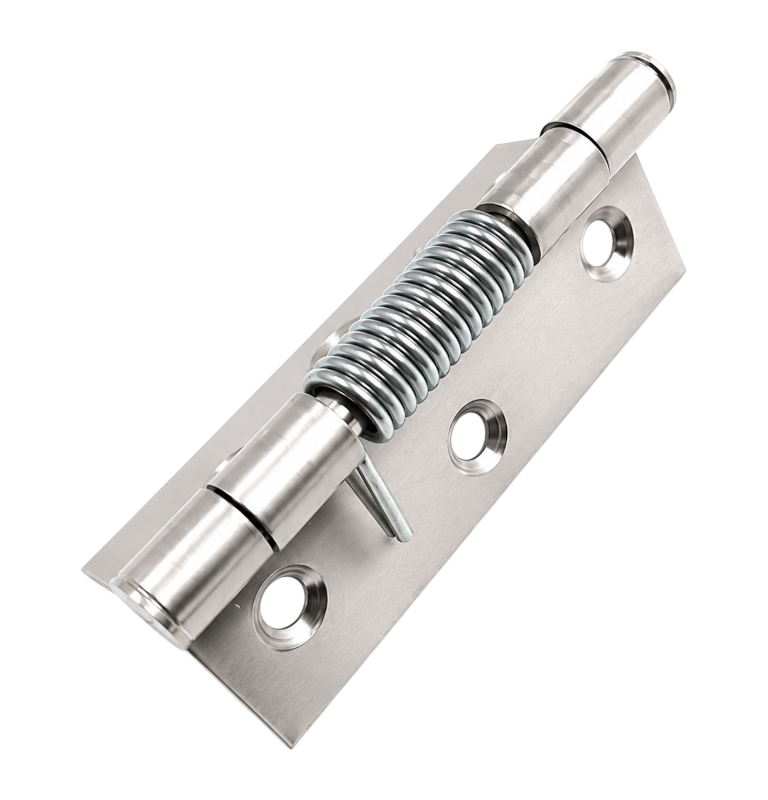

Das KZ Federscharnier 68 x 48 mm ist ein selbstschließendes Scharnier für Möbeltüren, Schränke, kleine Boxen, Abdeckungen und andere leichte Türen oder Klappen. Die integrierte Feder erzeugt eine Schließwirkung und führt die Tür nach dem Loslassen in die geschlossene Position zurück.

Das Scharnier besitzt einen herausnehmbaren Stift. Nach dem Herausziehen lassen sich die beiden Scharnierflügel trennen. Dies erleichtert Montage, Wartung oder das vorübergehende Abnehmen der Tür, ohne das komplette Scharnier abschrauben zu müssen.

Wichtigste Vorteile

• federunterstützte Selbstschließfunktion,
• herausnehmbarer Stift zum Trennen der Scharnierflügel,
• für Möbel und andere leichte Türen oder Klappen,
• einfache Aufschraubmontage,
• sechs versenkte Befestigungsbohrungen,
• kompakte Abmessung 68 x 48 mm.

Technische Daten

• Produkttyp: selbstschließendes Federscharnier
• Modell: KZ
• Abmessung der Scharnierflügel: 68 x 48 mm
• Gesamthöhe einschließlich herausstehendem Stift: 71 mm
• Breite eines Scharnierflügels: 24 mm
• Blechstärke: 1,2 mm
• Stiftdurchmesser: 8 mm
• Durchmesser der Befestigungsbohrungen: 4,5 mm
• Anzahl der Befestigungsbohrungen: 6
• Senkrechter Lochabstand: 25 mm
• Stift: herausnehmbar
• Produktcode: 039132
• EAN: 8590531391323
• Gewicht: ca. 0,049 kg
• Preis: pro Stück

Verwendung

Das Scharnier eignet sich für Möbeltüren, Schränke, Aufbewahrungsboxen, kleine Abdeckungen und andere leichte Konstruktionen, bei denen sich die Tür nach dem Loslassen automatisch schließen soll. Die erforderliche Anzahl der Scharniere ist nach Größe, Gewicht und Nutzung der Tür auszuwählen.

Montage

Beide Scharnierflügel werden auf die Oberflächen von Korpus und Tür geschraubt. Prüfen Sie vor dem endgültigen Festziehen die Ausrichtung und die Wirkrichtung der Feder. Wählen Sie die Befestigungsschrauben passend zum Material von Korpus und Tür sowie zur erforderlichen Belastbarkeit.

Bei der Verwendung mehrerer Scharniere sind diese in gleicher Richtung zu montieren, damit die Federn gemeinsam wirken und sich die Tür leichtgängig ohne Verkanten bewegt.

Häufig gestellte Fragen

Schließt das Scharnier die Tür automatisch?

Ja. Nach dem Loslassen erzeugt die Feder eine Schließwirkung und führt die Tür in die geschlossene Position zurück.

Ist der Scharnierstift herausnehmbar?

Ja. Nach dem Herausziehen des Stifts lassen sich die beiden Scharnierflügel trennen, ohne das komplette Scharnier abzuschrauben.

Für welche Türen eignet sich das Scharnier?

Vor allem für Möbeltüren, Schränke, kleine Boxen, Abdeckungen und andere leichte Türen oder Klappen.

Welche Abmessungen hat das Scharnier?

Die Scharnierflügel haben die Abmessung 68 x 48 mm. Die Gesamthöhe einschließlich herausstehendem Stift beträgt 71 mm.
